TV-Inspektion Anschluss Fall- und Grundleitungen – Lokalisierung von Schadstellen in den Entwässerungsleitungen

Hausentwässerungsbereich mit TV-Inspektionsanlagen

Probleme bereiten z. B. schadhafte und undichte Rohrverbindungen (Muffen), Rohrbrüche, Wurzeleinwüchse, Risse, feste Ablagerungen, Beton usw., insbesondere in den Entwässerungen zum Anschluss an den Straßenkanal. Mit unseren verschiedenen mobilen Mini-Farb-TV-Anlagen werden (in Abhängigkeit der Nennweiten und des Rohrverlaufs) Schäden festgestellt und die Funktionalität geprüft.

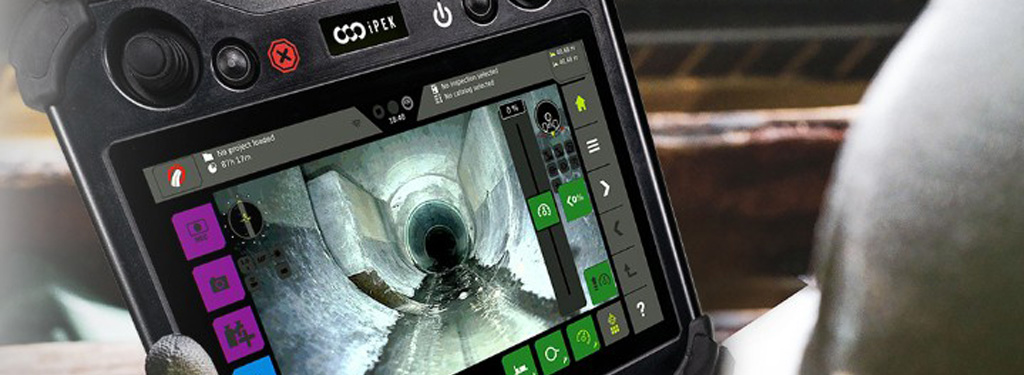

Während des Einsatzes werden Bild- und Haltungsberichte sowie Skizzen digital erstellt und auf die Festplatte des Laptops gespeichert. Die Dokumentation erfolgt wahlweise auf Video-CD, Video-DVD, mit Ausdruck aller Berichte (Haltungsbericht, Haltungsbildbericht, Schachtprotokoll), Erstellung von Bestands- und Schadensplänen über CAD sowie Renovationskonzepten inkl. Kostenschätzung.

Unser Kameras

Für jedes Problem die passende Kamera

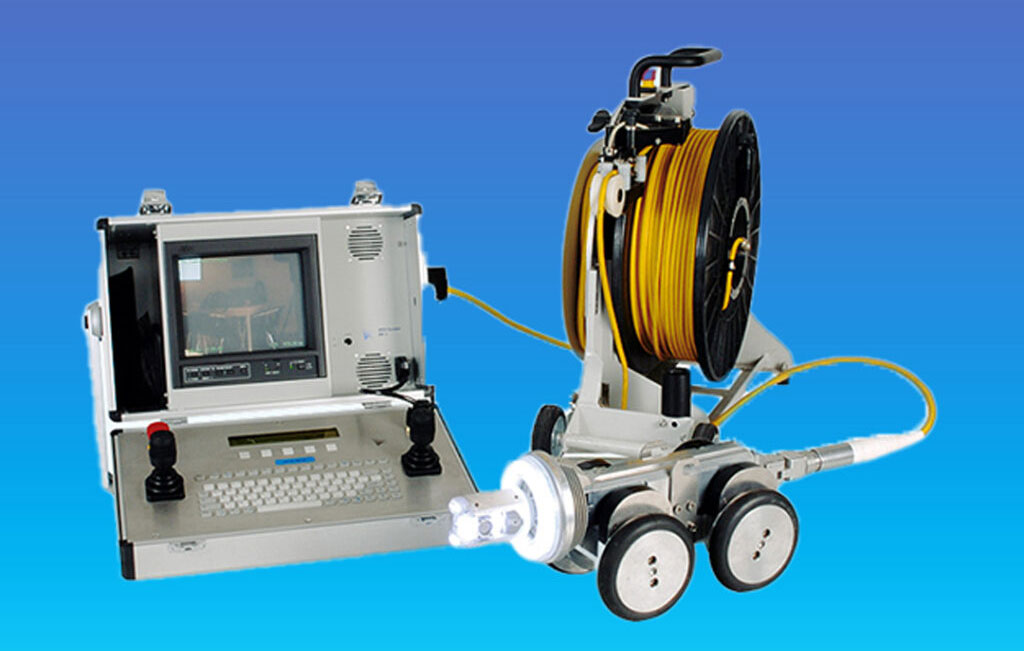

Selbstfahrende Kammereinheit / Orion

  • Rotor-Schwenkkamera
  • Selbstfahrend
  • Lenkbar und bogengängig bis 45°
  • Schiebbar 60 bzw. 120 m Kabellänge, NW 100 bis 600 mm
  • Integrierte Rohrortung

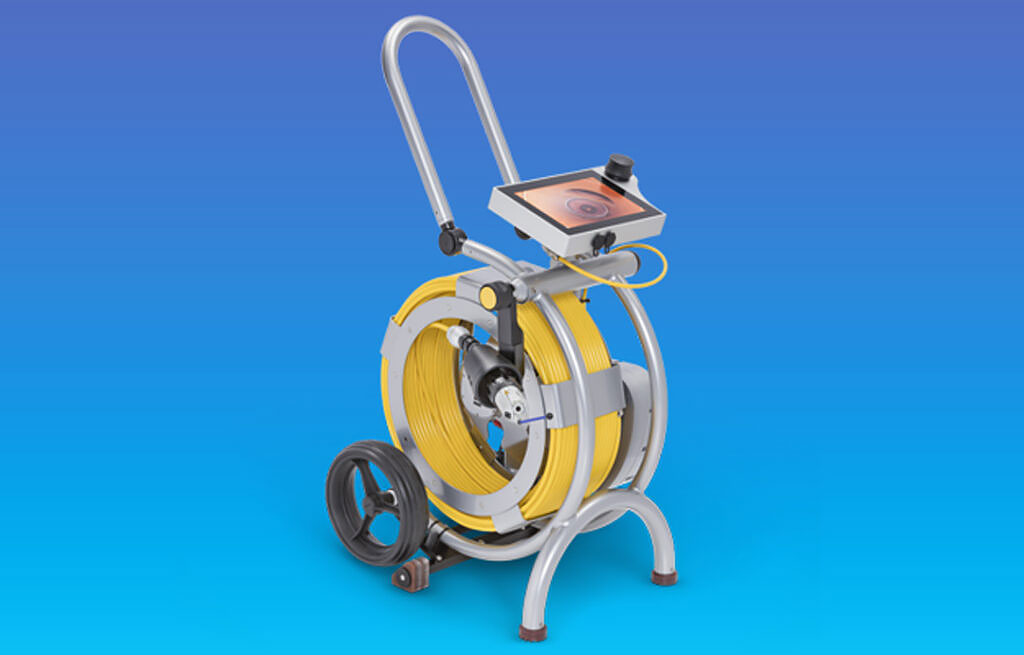

MiniLite (Haspel)

  • Standfestes robustes Design
  • Wechselkorb mit 80 m stabilem und bogengängigen Schiebestab (Perfect Push Rod)
  • Integrierte Längenzählung

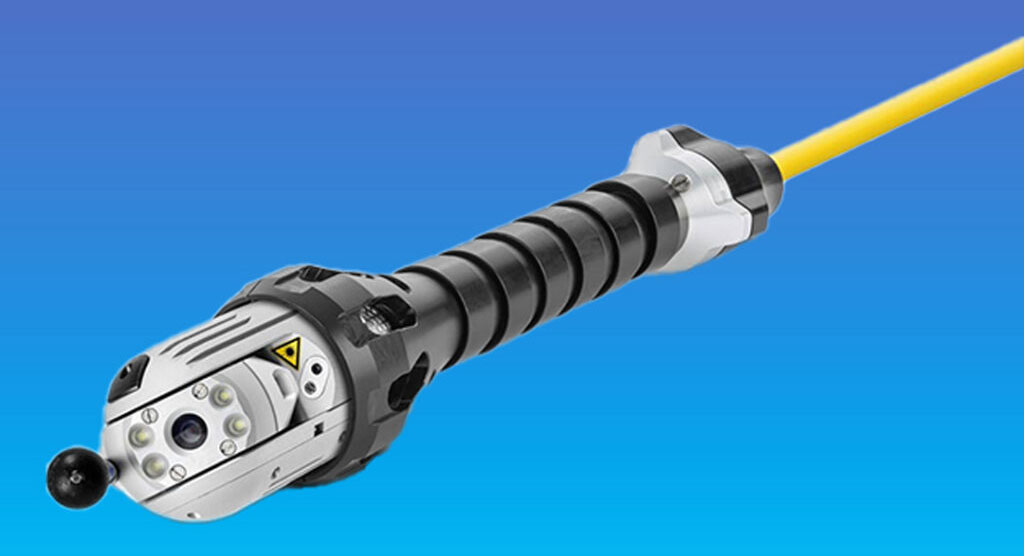

POLARIS

  • 360°-Abschwenken von Muffen
  • 100% freies Sichtfeld
  • Programmierbares Anfahren von Blick-Positionen
  • Alternative zur ORION / ORION L
  • Mit Dreh- und Schwenkfunktion
  • Schwenkbereich +/- 120°
  • Blickwinkel +/- 150°
  • Integrierter Ortungssender (über Fernbedienung schaltbar)
  • Innendrucküberwachung
  • Laservermessung

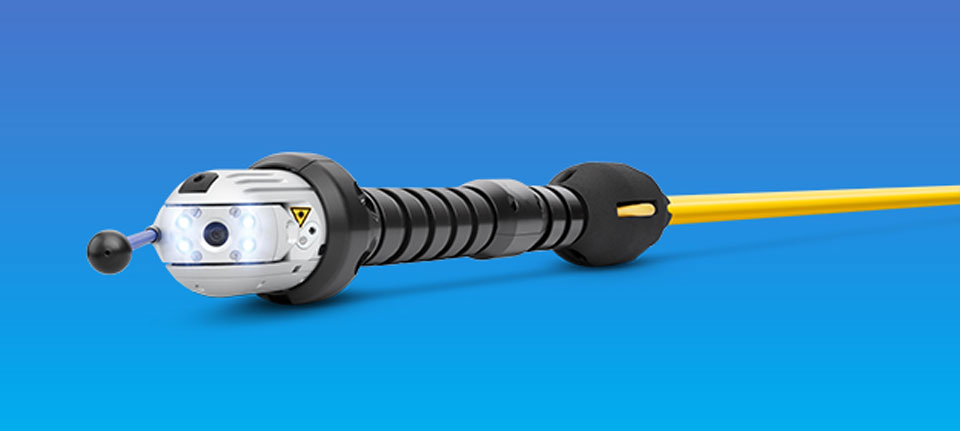

NANO L

  • Dreh-/Schwenkkopfkamera
  • Einsatzbereich ab DN 80
  • kleine Schwester von ORION und POLARIS

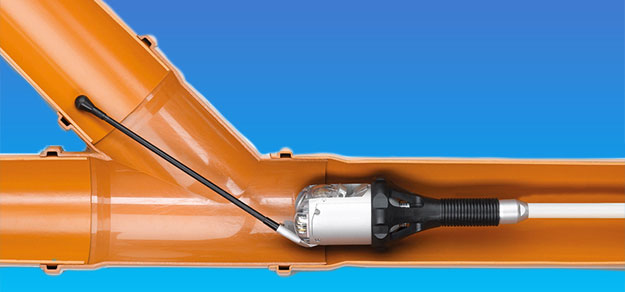

ORION L

  • Schwenkkopfkamera
  • Schwenkbereich +/- 45° (mit Stab, rohrdurchmesserabhängig), +120°/- 45° (ohne Stab und Halter, am Fahrwagen)
  • Einsatzbereich 100

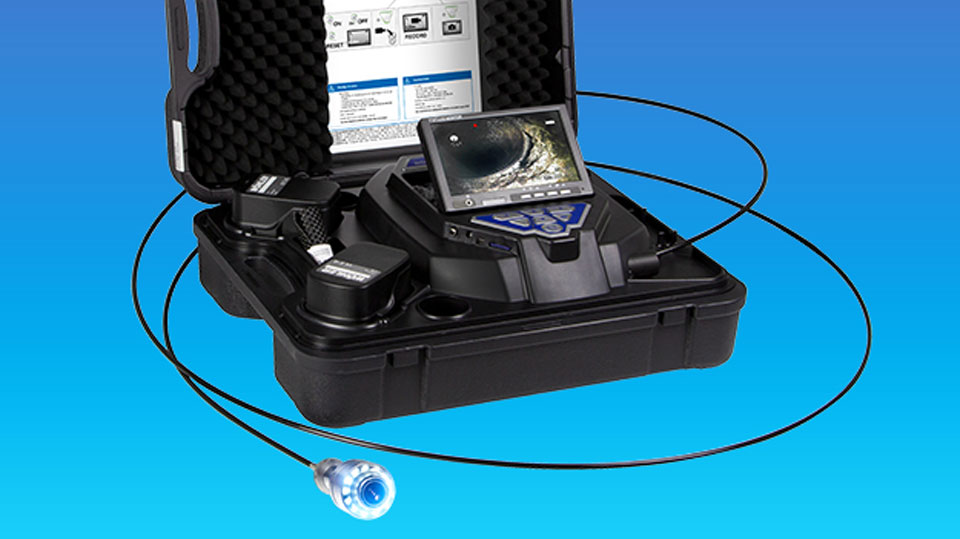

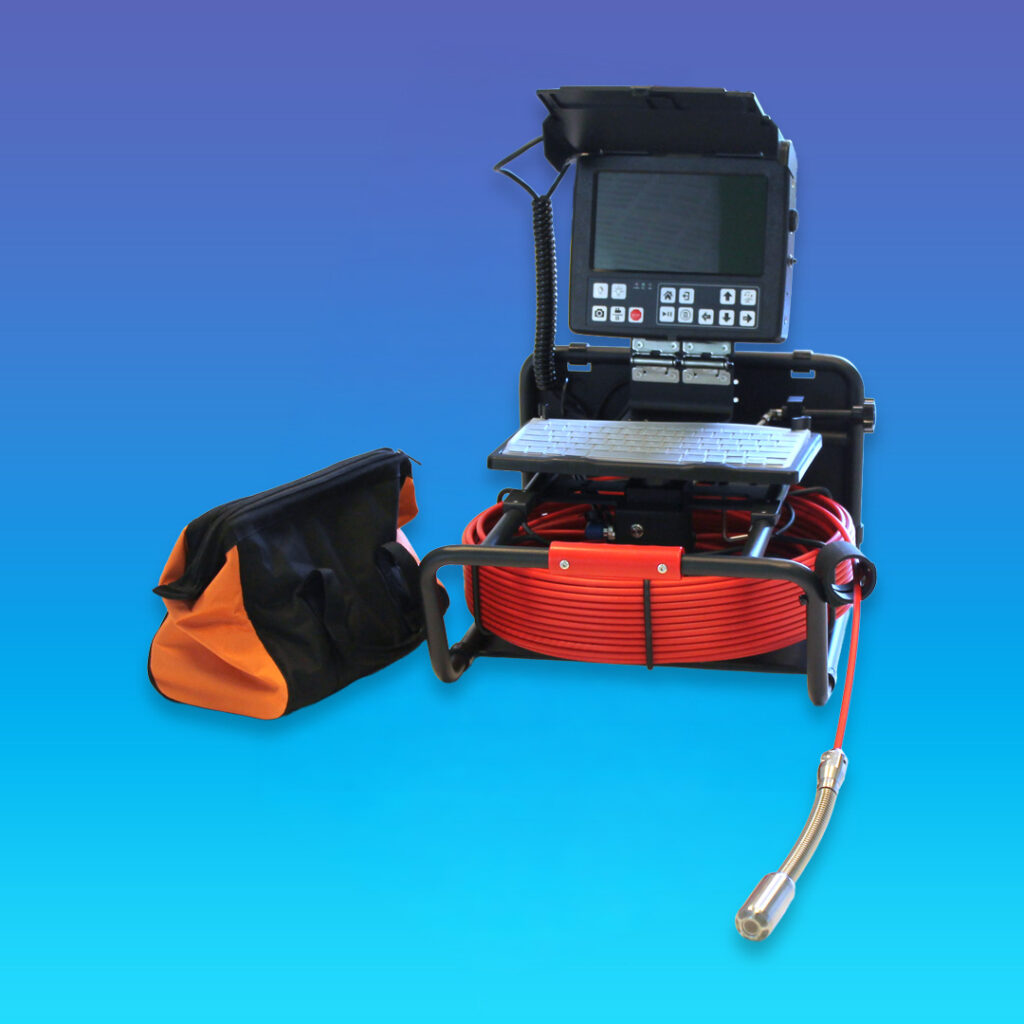

VIS 220/230/240

  • Axiales Bild
  • Kann ab 50 mm ins Rohr gefahren werden
  • 10 m Kabellänge
  • Klein, kompakt, bogengängig

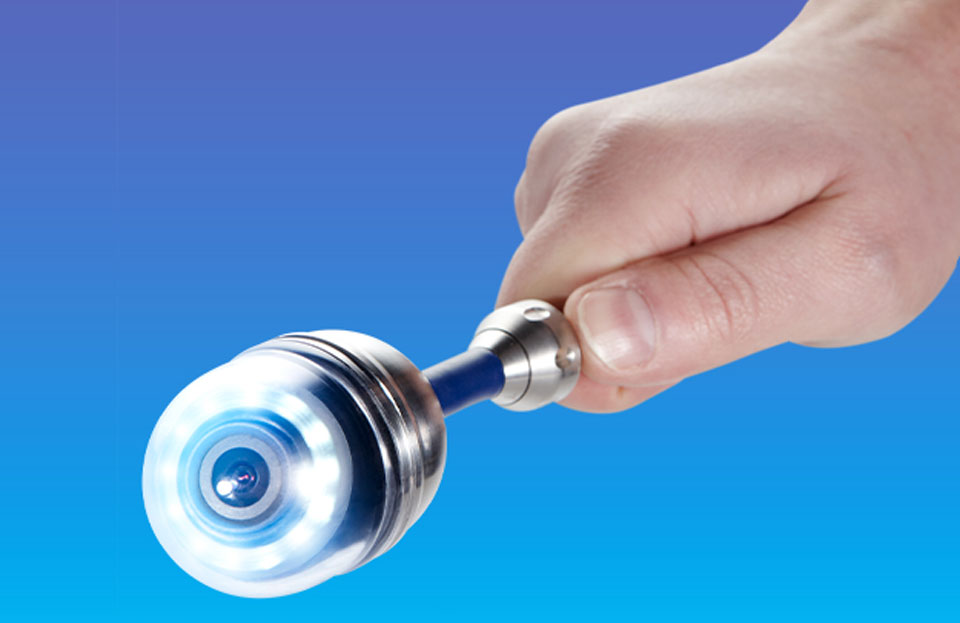

VIS 330/340

  • Dreh- und schwenkbarer Farbkamerakopf (Schwingkopfkamera)
  • Kann ab 50 mm ins Rohr gefahren werden
  • 20 m Kabellänge

PTP70 RZ

  • Einsatzbereich: Ø DN60 – DN300
  • Auflösung (horizontal): 530 TVL/PAL
  • Rotationsbereich: endlos
  • Abmessungen (BxHxT): 81x72x168 mm
  • Integrierter Laserpointer zur Riss- und Durchmesservermessung
  • Integrierte Ortungssonde (512 Hz, 640 Hz und 33 kHz)
  • Schwenkbereich von -90° bis +122°

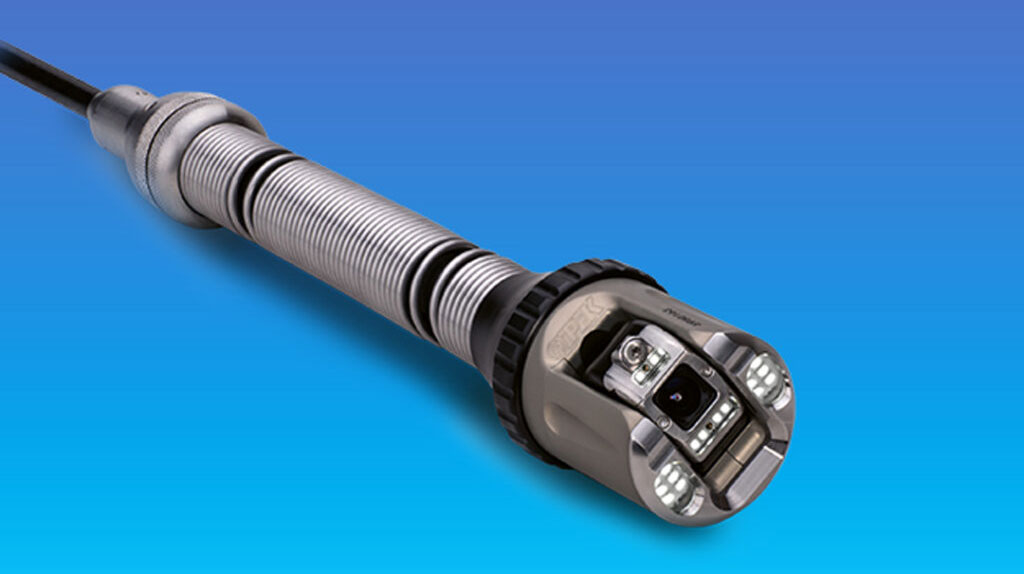

PTP50 RZ

  • Einsatzbereich: Ø DN60 – DN300
  • Auflösung (horizontal): 530 TVL/PAL
  • Rotationsbereich: endlos
  • Abmessungen (BxHxT): 81x72x168 mm
  • Integrierter Laserpointer zur Riss- und Durchmesservermessung
  • Integrierte Ortungssonde (512 Hz, 640 Hz und 33 kHz)
  • Schwenkbereich von -90° bis +122°

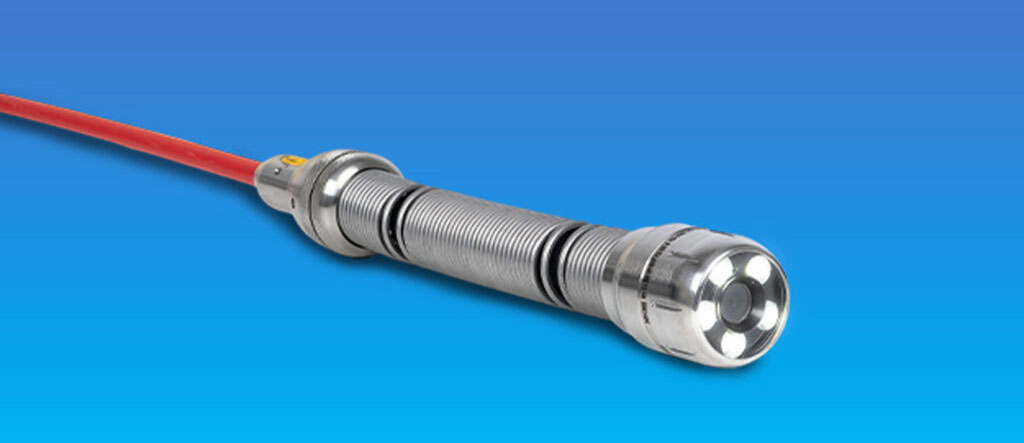

AC40II

  • Einsatzbereich: Ø DN50 – DN200
  • Servicefreundlichkeit (modularer und einfacher Aufbau)
  • Neu konzeptionierte Mugel, für ein schnelles Rüsten (unter 30 Sekunden)
  • Starke, homogene Ausleuchtung durch fokussierte LED-Beleuchtung
  • Äußerst robuste Bauweise
  • Einfache Ortung durch eine starke Multi-Frequenz Ortungsspule

AGILIOS XR100 PTP50

  • Leicht, handlich und robust
  • Überall arbeiten dank 6h Akkulaufzeit
  • Servicefreundlich: Haspel und E-Box sind einzeln austauschbar
  • Viele Varianten, z.B.: 60 – 100 m Schiebeaal
